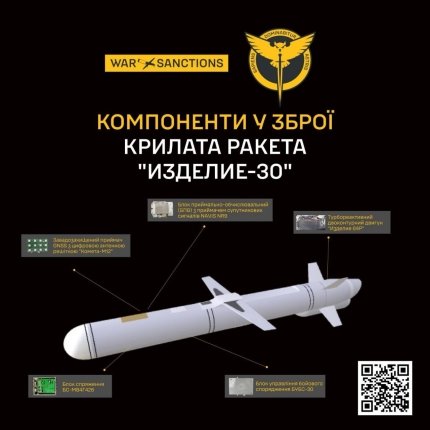

Головне управління розвідки Міністерства оборони України у розділі “Складові в озброєнні” онлайн-ресурсу War&Sanctions публікує інтерактивну 3D-модель, ключові частини та деталі новітньої крилатої ракети ворога “іздєліє-30”, а також відомості про 20 компаній, залучених до співпраці з виготовлення.
Основні положення:
- ГУР МО України представляє дані щодо інтерактивної 3D-моделі нової крилатої ракети іздєліє-30 від РФ.
- Ракета має розмах крил 3 метри, бойову частину вагою 800 кг та радіус дії понад 1 500 км.
War&Sanctions: виявлені елементи та конструкція нової крилатої ракети РФ “Іздєліє-30”
Ракета володіє розмахом крил приблизно 3 метри, бойовою частиною масою 800 кг та дальністю використання не менше 1 500 км. Перші епізоди застосування нової ракети проти України були зареєстровані наприкінці минулого року.
За маркуванням та структурними рисами виріб ідентифіковано як розробку ОКБ «звєзда», що входить до складу корпорації «тактичне ракетне озброєння». Деякі технічні рішення уніфіковані з іншими виробами цього розробника та корпорації в цілому.
Поширити
Зокрема, наявний піроклапан пневматичної системи є ідентичним до компонентів ракети Х-35У, а авіаційний катапультний механізм подібний до систем АКУ-5М, які застосовуються для ракет типу Х-101, Х-55, Х-555.
Изделие-30
Супутникова навігаційна система, майже вперше для крилатих ракет противника, представлена комбінацією виробів двох різних російських фірм — стійкого до перешкод приймача супутникового сигналу з цифровою антенною решіткою “комєта-м12” виробництва “вніір-прогрес” та приймально-обчислювального блоку виробництва “кб навіс”, створеного на основі приймача NAVIS NR9.
Для їх інтеграції застосовується блок поєднання виробництва анпп “темп-авіа”, відомого виготовленням польотних контролерів для керованих авіаційних бомб.
Всі три складові навігаційної системи містять елементи іноземних виробників — США, Швейцарії, КНР та Нідерландів.
Окремий електронний блок управління бойовою частиною БУБС-30 зроблено на російській елементній базі. Його основним компонентом є 32-розрядний мікроконтролер архітектури ARM 1986ВЕ1АТ виробництва компанії “пкк міландр”.
ГУР МО України продовжує систематичну роботу з вивчення новітніх розробок противника та інформування світу з метою спільної протидії загрозам.
